焓湿图讲解及应用处理

发布日期：2020-10-23 作者：市场部点击：

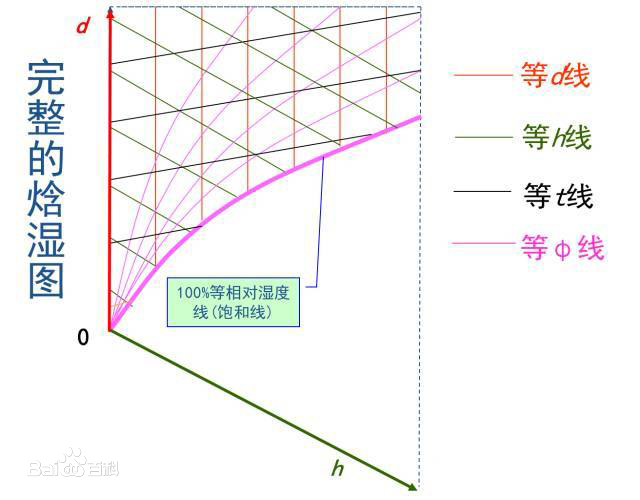

一、焓湿图的组成

以比焓h-纵坐标，以含湿量d-横坐标，表示大气压力B一定时湿空气各个参数之间的关系。包含五种线群：

1：等焓线（为使图线不过密，两坐标轴间夹角为135℃）

2：等温线（干球温度线）

3：等相对湿度线Φ

4：水蒸气分压力线Pd

5：热湿比线

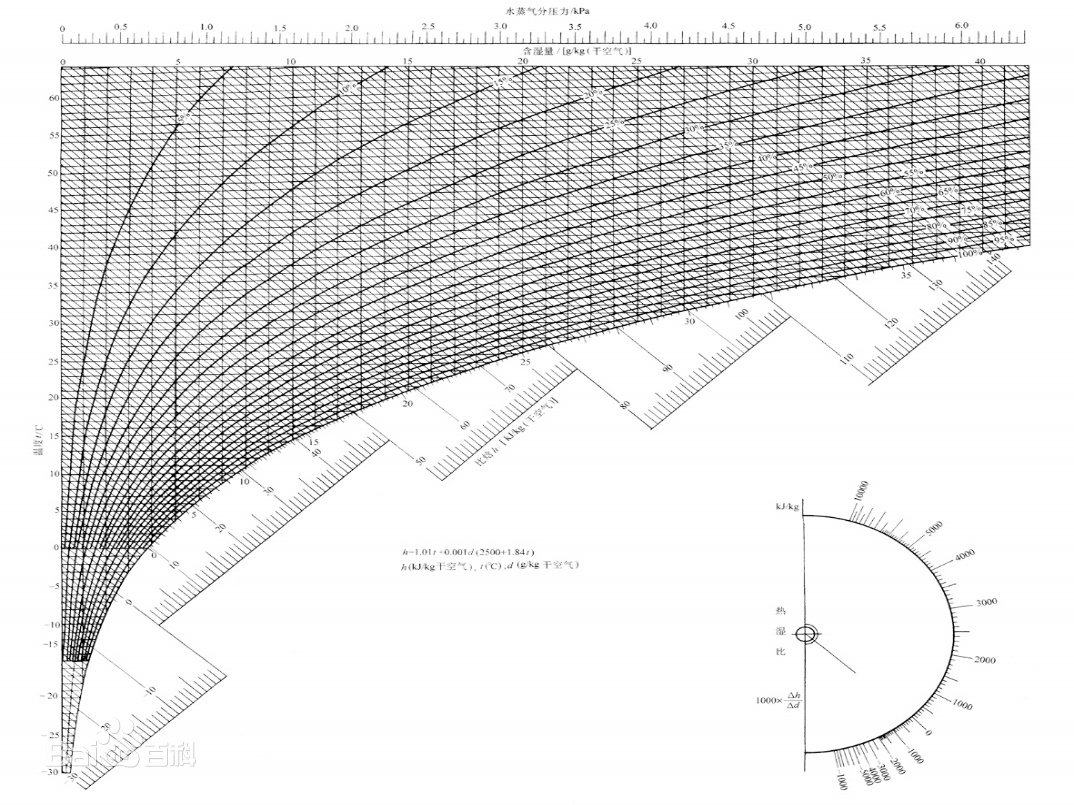

下图为湿空气焓湿图（部分）的示意图（图片来源百度百科）。该图是以1kg干空气的湿空气为基准绘制的。不同大气压的焓湿图是不同的。焓湿图上有几种等值参数线：等焓（h）线—与纵坐标成135°角的直线；等含湿量（d）线—平行纵坐标轴的直线；等干球温度（t）线—近似水平的直线；等相对湿度（Ø）线—图中的曲线；等湿球温度线近似与等焓线平行，图中未表示；水蒸气分压力（pw）与d成单值函数关系，其值表示于d的上方，等pw线平行于等d线；图的右下方给出了热湿比ε的方向线，热湿比又称角系数。
